型號 | DH-T53311R | |
電源 | 110/220V AC | |
溫控臺功率/機臺功率 | 150W/350W | |
加熱溫度范圍 | 50℃ ～ 500℃(工作模式選擇) | |
機臺軸數 | 5 軸 | |
可移動動范圍 | X 軸 | 500mm |
Y1 軸 | 300mm | |
Z 軸 | 100mm | |
Y2 軸 | 300mm | |
R 軸 | 360° | |
移動動速度(最快） | X 軸 | 500 mm/sec |
Y1/Y2軸 | 500 mm/sec | |
Z 軸 | 500 mm/sec | |
R軸 | 1600°/sec | |
重復精度 | X 軸 | ±0.02 mm |
Y1/Y2 軸 | ||
Z 軸 | ||
R軸 | ±0.02 ° | |
示教文件容量 | 最多999個文件，單文件最多1000個點 | |
適用錫絲直徑 | 、0.5、0.6、0.8、1.0、1.2、1.6 (mm) | |

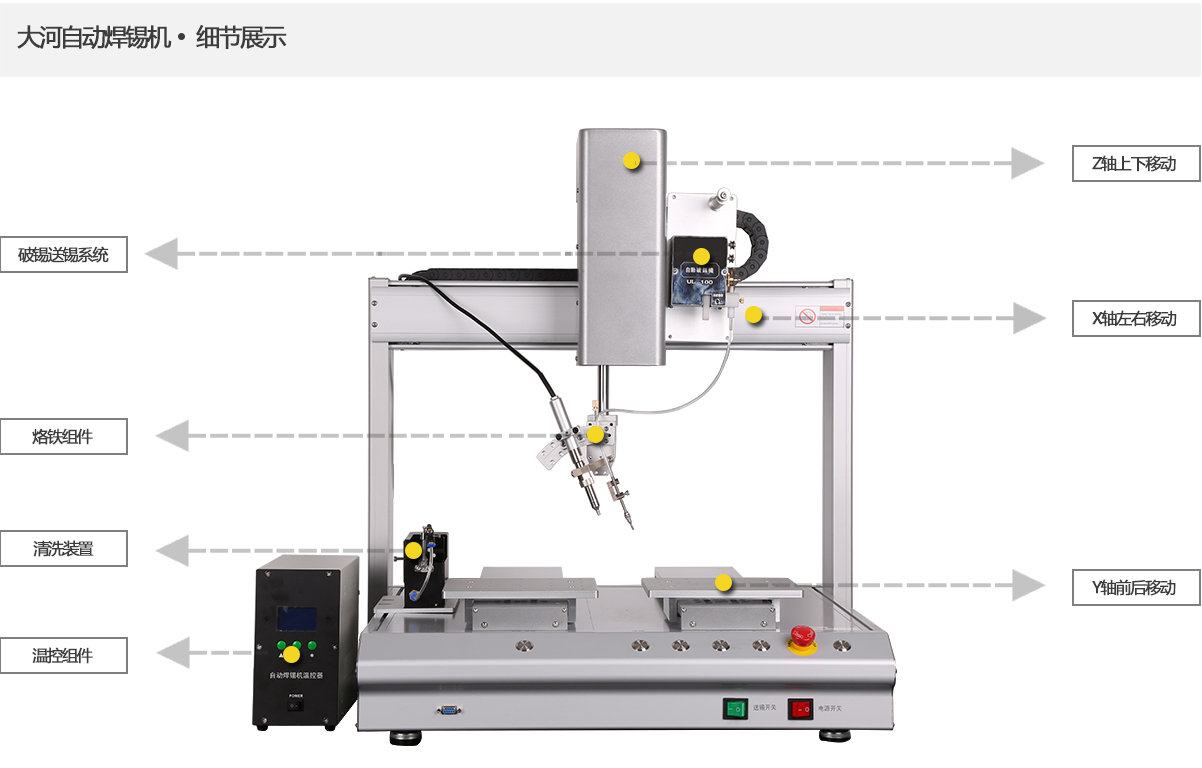

配置
◆五軸焊接雙Y工作平臺
◆手持式示教編程器
◆加熱控制器
◆破錫控制器
◆焊筆組件
◆焊咀
◆出錫組件
◆煙霧凈化過濾系統(選配)
◆驅動方式：X/Y2/Z/Y1/R 五軸微步進馬達
◆解析能力：X/Y/Z 三軸0.01mm：
◆控制方式：PTP點對點，CP連續路徑教導控制，可反復教導。
◆輸出/輸入：4 點輸入，4點輸出
◆機械尺寸（約）：W720xD580xH700（mm)
◆機械重量： 56kg
性能
1.DH-T53311R帶旋轉雙Y自動焊錫機內含BASIC 解譯器，簡單的編程方式，直接手柄示教，可以直接輸入焊點坐標，也可示教焊點位置，可再現焊點位置坐標。
2.采用多軸機械手及先進運動控制算法進行聯動，模擬人手加錫動作，有效提高烙鐵頭的定位精度。
3.程序內置多維度的焊錫方式，可點焊，拖焊，全部工藝參數可由用戶自行設定，可模擬人手的各種高難度和微焊錫工藝。
4.具手控出錫功能。
